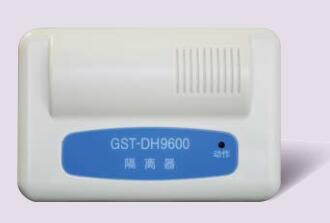

海灣GST-DH9600總線隔離器

作者:海灣消防文章來源：http://www.jsdyh.cn/ [大中小]

一、GST-DH9600總線隔離器概述

　　在總線制電氣火災監控系統中，往往會出現某一局部總線出現故障(例如短路)造成整個監控系統無法正常工作的情況。GST-DH9600總線隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的總線部分重新納入系統。

二、GST-DH9600總線隔離器產品規格

型號	GST-DH9600
工作電壓	總線24V
動作電流	50mA(最多可接入5個編碼設備)
隔離動作確認燈	紅色
使用環境	溫度：-10℃～+50℃ 相對濕度≤95%，不結露
外形尺寸	120mm×80mm×39mm

三、GST-DH9600總線隔離器結構與安裝

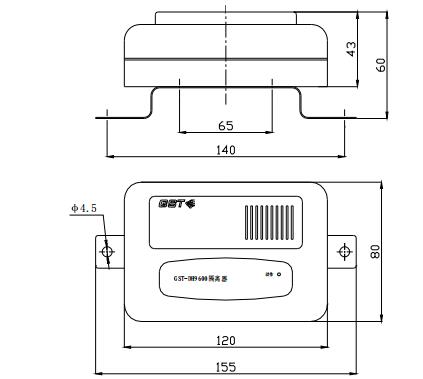

　　GST-DH9600總線隔離器外形示圖如下圖所示：

GST-DH9600總線隔離器結構與安裝

四、GST-DH9600總線隔離器接線

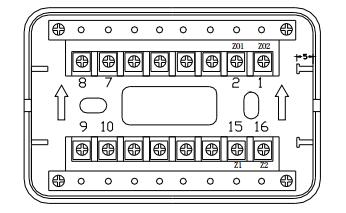

　　GST-DH9600總線隔離器端子示意圖如下圖所示：

GST-DH9600總線隔離器端子示意圖

　　其中:

　　Z1、Z2：無極性信號二總線輸入端子；

　　ZO1、ZO2：無極性信號二總線輸出端子。

　　GST-DH9600總線隔離器布線要求

　　直接與信號二總線連接，無需其它布線?？蛇x用截面積≥1.0mm2的阻燃RVS雙絞線。

五、下載資質及技術資料區域：

1.海灣電氣火災監控系統-產品手冊下載

2.海灣電氣火災監控系統應用設計說明書下載

3.海灣公司介紹下載

4.海灣一站式消防解決方案下載

5.GST產品認證證書及檢驗報告通用卷下載

6.檢驗報告通用卷二下載
