手動報警按鈕工作原理：是由人工手動方式操作的火災報警輔助設備。手動報警按鈕主要設置在建筑物的走廊、樓梯口以及人員密集的公共場所，當安裝在墻上時，其底邊距地高度宜為 1.3m~ 1.5m ，且應有明顯的標志。發生火災時，敲碎有機玻璃片，由人工直接進行手動操作向火災報警控制器或消防控制室發出火災報警信號。

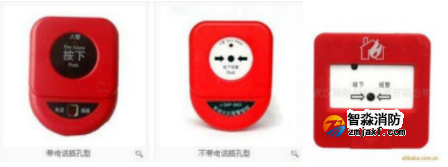

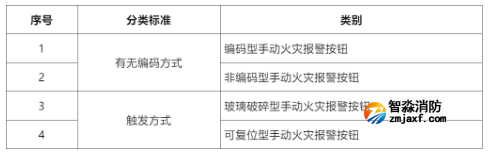

手動報警按鈕按是否帶電話可分為普通型和帶電話插孔型，按是否帶編碼可分為編碼型和非編碼型。

一、手動報警按鈕概述

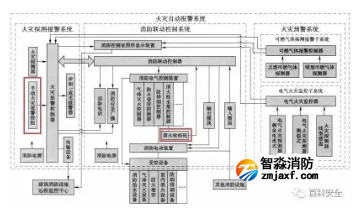

如果火災在初期階段就被人發現、及時報警，就能大大降低火災危害，所以《中華人民共和國消防法》第四十四條規定：“任何人發現火災都應當立即報警”。在設置有火災自動報警系統的建筑物內，人發現火災以后，可以通過按下手動火災報警按鈕向火災報警控制器發出火災報警信號。

手動火災報警按鈕是通過手動啟動器件發出火災報警信號的裝置，用于確認火情和人工發出火警信號。

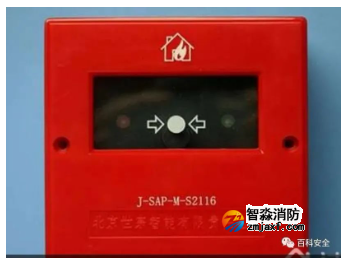

手動火災報警按鈕一般由外殼、啟動機構（易碎型或重復使用型等）、報警確認燈及觸點等部件組成。當現場發生火災時，操作手動火災報警按鈕的啟動機構使其動作，手動火災報警按鈕即可向與之相連的火災報警控制器發出報警信號，火災報警控制器接收到報警信號后發出火災聲光報警信號，指示報警類型和部位，手動火災報警按鈕的報警確認燈應點亮，并保持至啟動機構被更換或手動復原后報警狀態被復位。

每個防火分區應至少設置一只手動火災報警按鈕。

手動火災報警按鈕宜設置在疏散通道或出入口處。列車上設置的手動火災報警按鈕，應設置在每節車廂的出入口和中間部位。

從一個防火分區內的任何位置到最鄰近的手動火災報警按鈕的步行距離不應大于30m。

手動火災報警按鈕應設置在明顯和便于操作的部位。當采用壁掛方式安裝時，其底邊距地高度宜為1.3m～1.5m，且應有明顯的標志。

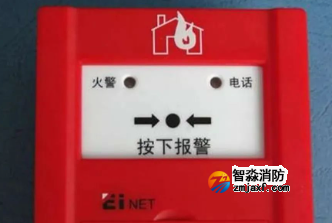

當發現火警時，對準白色面板正中圓形的黑色標識，按下，消防控制室就能接收到這個手動火災報警按鈕的報警信號了，左邊的火警確認燈正常狀態下為閃亮，當按下操作面板，火警確認燈會變成常亮。

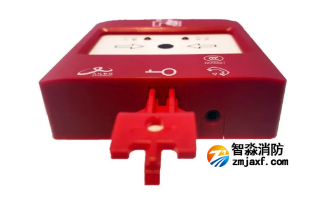

下方兩個小孔是復位鑰匙的插孔，把鑰匙插進去，往上一頂，手動火災報警按鈕就被復位了。右下方插孔就是消防專用電話的插孔，使用的時候只需把手提式專用電話分機的插頭插進去就可以呼叫消防控制室的消防電話總機并且進行通話。

1、設置手動報警按鈕的目的是報警，消防控制中心主機(或區域火災報警控制器)接到報警后，需經確認(排除誤報)后，方可發出聯動控制信號，其性質等同于探測器報警，其管線為報警線路，沒有耐火要求;設置消火栓按鈕的目的是為了啟動消防泵(直接送至消防泵控制柜)，并不需要經過消防中心確認，其管線屬于控制線路，有耐火要求。

2、規范規定，消火栓按鈕也須報出地址，一般接線方式如下：所有消火栓按鈕的常閉觸點串聯，接至消防泵控制柜用于啟動消防泵;消火栓按鈕的常開觸點經輸入模塊納入火災自動報警系統并在消防控制中心主機上報出地址;消火栓按鈕指示燈并聯，由消防泵控制柜反饋的啟泵信號點亮。(規范規定，消火栓按鈕所接線路電壓低于50V)。

3、消火栓按鈕在火災自動報警系統關閉或發生故障時，一樣可以直接啟動消防泵。

4、目前有些消防公司的產品，其消火栓按鈕帶有地址編碼。

5、消火栓按鈕和手動報警按鈕從設置原理和功能上說不能相互代替。從實際使用方法和效果上看兩者的區別較為模糊(特別是如果消火栓按鈕啟泵信號先送至消防中心，然后再?gòu)南乐行脑俳又料辣每刂乒?，也一直存在不同看法。由于火災自動報警系統設計規范中并未明確規定必須設置消火栓按鈕，因此有些工程在只在消火栓旁邊設置手動報警按鈕，同時兼消火栓按鈕的功能(消火栓內未設消火栓按鈕)，這種做法也通過了消防部門的驗收。

6、至于手報和消火栓按鈕能不能互相替代的問題，答案是明確的，消火栓按鈕與手動火災報警按鈕的使用目的不同，不能互相替代。在GB50116-2013《火災自動報警系統設計規范》4.3消火栓系統的聯動控制設計的條目說明中有原文“消火栓按鈕與手動火災報警按鈕的使用目的不同，不能互相替代。”，如下圖。
