3.1.1 特點
GST-LD-SD128 總線制操作盤是消防控制系統中的輔助設備,為啟/停總線設備提供一種便捷的
操作方式,主要具有以下特點:
(1)本操作盤采用模塊化結構設計,可與 JB-QG-GST5000、JB-QT-GST5000、JB-QG -GST9000、
JB-QT-GST9000 火災報警控制器/消防聯動控制器配合使用,且可根據工程需要靈活配置控制點數。
(2)本操作盤操作簡單、配置靈活,用戶可以用一個按鍵啟/停單個總線設備,也可用一個按鍵
啟/停一組總線設備。
(3)本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態,方便用戶查看。
(4)本操作盤不直接連接總線設備,無需外部接線。
3.1.2 主要技術指標
(1)容量:每塊操作盤有 128 個手動按鍵、128 組指示燈(每組指示燈含 1 只啟動指示燈、1 只
反饋指示燈)
(2)接口:10P 通訊接口,連接回路板,每塊回路板最多連接 2 塊本操作盤
(3)工作電壓:DC5V,電壓范圍 DC4.75V~DC5.25V
(4)功耗<2W
(5)使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不凝露
(6)外形尺寸:484mm×178mm
3.1.3 結構特征、安裝與布線

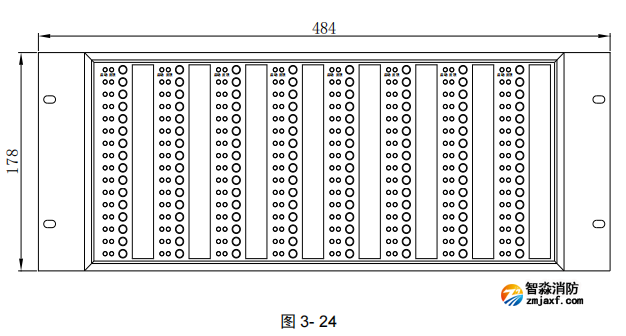

GST-LD-SD128 總線制操作盤由控制板和燈板組成,控制板與燈板之間采用插針方式連接,其面
板示意圖如圖 3-24 所示:

GST-LD-SD128 總線制操作盤面板燈、鍵含義如下:
(1)按鍵:每路 1 只手動按鍵,用于啟/停對應定義的總線設備。
(2)啟動燈:紅色,發出命令信號時該燈點亮,如果 10s 內未收到反饋信號,該燈閃爍。
(3)反饋燈:紅色,接收到對應的總線設備反饋信號時,該燈點亮。
3.2 GST-LD-SD128H 總線制操作盤
3.2.1 特點
GST-LD-SD128H 總線制操作盤是消防控制系統中的輔助設備,為啟/停總線設備提供一種便捷的
操作方式,主要具有以下特點:
(1) 本操作盤采用模塊化結構設計,可與 JB-QG-GST5000H、JB-QT-GST5000H、JB-QGGST9000H、JB-QT-GST9000H 火災報警控制器/消防聯動控制器配合使用,且可根據工程
需要靈活配置控制點數。
(2) 本操作盤操作簡單、配置靈活,用戶可以用一個按鍵啟/停單個總線設備,也可用一個
按鍵啟/停一組總線設備。
(3) 本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態,方便用戶查看。
(4) 本操作盤不直接連接總線設備,無需外部接線。
3.2.2 主要技術指標
(1)容量:每塊操作盤有 128 個手動按鍵、128 組指示燈(每組指示燈含 1 只啟動指示燈、1 只
反饋指示燈)
(2)接口:10P 通訊接口
(3)工作電壓:DC5V,電壓范圍 DC4.75V~DC5.25V
(4)功耗<2W
(5)使用環境:
溫度:0℃~+40℃
相對濕度≤95%,不凝露
(6)外形尺寸:484mm×178mm
3.2.3 結構特征、安裝與布線

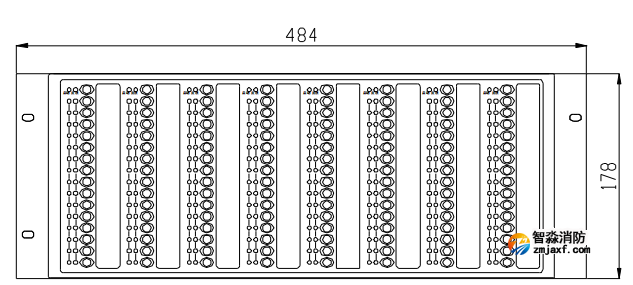

GST-LD-SD128H 總線制操作盤由手動操作盤主控板和手動操盤擴展板組成,手動操作盤主控板與
手動操盤擴展板之間采用排線方式連接,其面板示意圖如圖 3-25 所示:

GST-LD-SD128H 總線制操作盤面板燈、鍵含義如下:
(4)按鍵:每路 1 只手動按鍵,用于啟/停對應定義的總線設備。
(5)啟動燈:紅色,發出命令信號時該燈點亮,如果 10s 內未收到反饋信號,該燈閃爍。
(6)反饋燈:紅色,接收到對應的總線設備反饋信號時,該燈點亮。
