海灣GST-QKP04、GST-QKP04/2 型氣體滅火控制器接線安裝技術

3.1 特點

GST-QKP04 氣體滅火控制器是海灣公司為適應工程設計的需要而開發的，具有氣體滅火控制

功能，可實現 4 個防火區的氣體滅火控制；本產品為典型的氣體滅火控制裝置，可配接緊急啟/停

按鈕、聲光警報器、氣體釋放警報器、手自動轉換開關以及輸出模塊等，有聯網功能，可與海灣公

司的各種火災報警控制器/消防聯動控制器配套使用，組成火災報警和氣體滅火控制系統。GST-

QKP04 滿足 GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。

產品具有以下特點：

? 配置靈活、可靠性高

? 功能強、控制方式靈活

? 窗口化、漢字菜單式顯示界面

? 模塊式開關電源

產品還具有以下功能：

? 能控制氣體滅火設備的啟動噴灑

? 收到啟動控制信號后能發出聲光報警、啟動現場的聲光警報器、開始延時且指示延時時間、

并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能

? 各區延時啟動的延時時間在 0～30 秒連續可調

? 具有停動功能

? 具有手自動轉換功能，各區可分別設置手動和自動工作方式

? 可向火災報警控制器/消防聯動控制器等上傳啟動控制信號、延時信號、啟動噴灑信號、氣

體噴灑信號和故障信號等信息

? 自身帶有備電，在主電缺失時可自動投入備電運行；能給備電充電并有備電保護功能

? 可控制含有主、備兩個鋼瓶組的氣體滅火系統

? 具有信息記錄、查詢功能，可保存最后的 999 條記錄

GST-QKP04/2 氣體滅火控制器是 GST-QKP04 的分型產品，除最多控制 2 個防火區的氣體滅火

外，其它均與 GST-QKP04 相同。

3.2 主要技術指標

（1） 工作電壓：交流 AC220V 50/60Hz ，允許電壓變化范圍 AC176V～AC264V；

（2） 功耗：監視狀態功耗≤30W；最大功耗≤380W；

（3） 備用電源：2 個 DC12V/7Ah 密封鉛酸電池；

（4） 氣體噴灑輸出：各區 DC24V/3A，脈沖方式/持續方式,可調；

（5） 電池充電電流：1.0A~1.7A；

（6） 液晶屏規格﹕128×64 點，可同屏顯示 32 個漢字信息；

（7） 容量

GST-QKP04 可帶 4 個區的氣體滅火設備，實現對 4 個防護區的保護；GST-QKP04/2 可帶 2 個

區的氣體滅火設備，實現對 2 個防護區的保護。其中每個區所帶設備及數量如下：

? 電磁閥：1 個，額定電壓 DC24V,最大電流 3A；

? 壓力開關：1 個，常開觸點，動作時閉合；

? 聲光警報器：1～10 個，編碼地址范圍 1～10；

? 氣體釋放警報器：1～6 個，編碼地址范圍 11～20；

? 緊急啟/停按鈕和手自動轉換開關：共 1～10 個，編碼地址范圍 21～30；

? 輸出模塊：1～6 個，編碼地址范圍 31～40。

GST-QKP04 最多可同時啟動 2 個區的氣體滅火設備釋放滅火劑進行滅火。聲光警報器每區可以配

接 10 個，4 個區配接總數不超過 20 個。

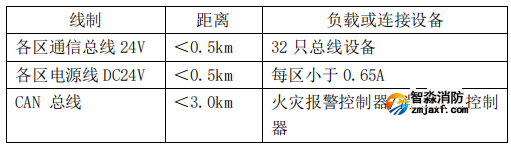

（8） 線制

（9） 使用環境

? 工作溫度：0℃~+40℃

? 相對濕度≤95%，不凝露

（10） 外形尺寸：寬 420mm×厚 200mm×高 590mm

3.3 結構特征、安裝與布線

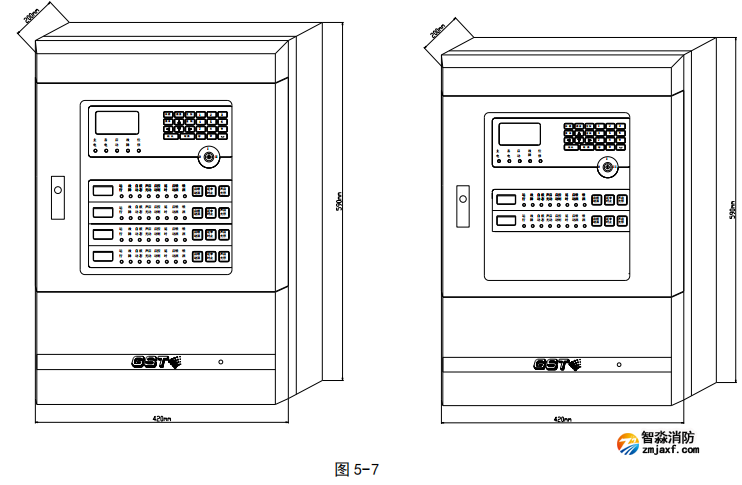

氣體滅火控制器的外形示意圖如圖 5-7 所示。左邊為 GST-QKP04，右邊為 GST-QKP04/2。

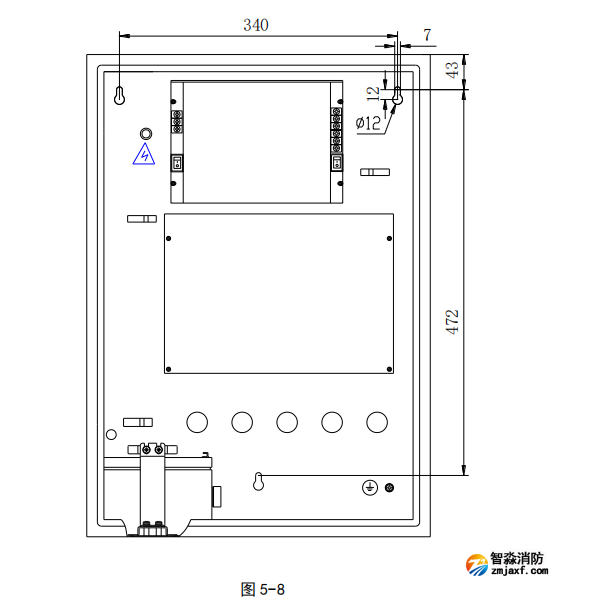

氣體滅火控制器采用壁掛式安裝，安裝尺寸如圖 5-8 所示。用 3 個 M6 的膨脹螺栓將 GST-QKP04

固定在牢固的墻壁上，膨脹螺栓的水平間距為 340mm，高度相距 472mm。

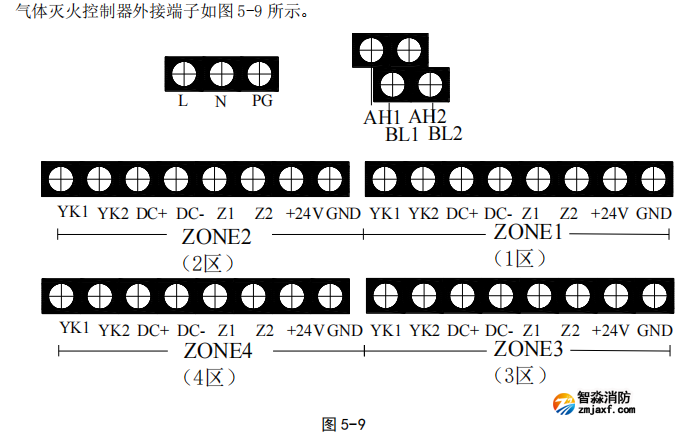

其中：

? L、G、PG：交流 220V 接線端子。

? AH1、BL1/AH2、BL2：連接火災報警控制器/消防聯動控制器的通訊總線端子。

? Z1、Z2：各區的總線輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體釋放警報器、輸出

模塊、手自動轉換開關等總線設備。

? ＋24V、GND:各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體釋放警報

器和輸出模塊供電。

? DC+、DC-：各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于

DC0.7V，啟動時輸出 DC24V 電壓且最大 3A 的信號。終端匹配電阻為 4.7kΩ/0.25W。

? YK1、YK2：各區氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為

4.7kΩ/0.25W。

布線要求:

? 各區通信總線(Z1,Z2)和電源輸出(+24V,GND)連接線應選用截面積≥1.0mm2 的雙絞線，最

長不超過 500m，導線電阻應小于 5Ω。

? 各區驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5 mm2

RV 線。如果電纜長度大

于 50m，則選用截面積≥2.5mm2

RV 線。應計算線損壓降、保證電磁閥的最低工作電壓。

? 各區噴灑反饋信號輸入端（YK1,YK2）連接線應選用截面積≥1.0mm2

RV 線。

? 外接通訊連線應選用截面積≥1.0mm2 雙絞線，配置 CAN 通訊卡時最大線長不超過 3000m。

? 交流電源線應采用耐壓 750V 以上的三芯絕緣線。

? 機殼接地線宜用 4mm2的銅導線，接地電阻應小于 4Ω。

3.4 應用方法

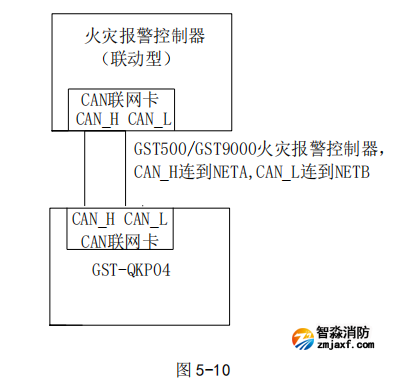

氣體滅火控制器可通過本地網卡與火災報警控制器/消防聯動控制器聯網，接線示意圖如圖 5-10

所示。

各區驅動鋼瓶電磁閥有源輸出的布線方式如圖 5-11 所示。附加元件應置于線路的末端、接近于

鋼瓶電磁閥處。

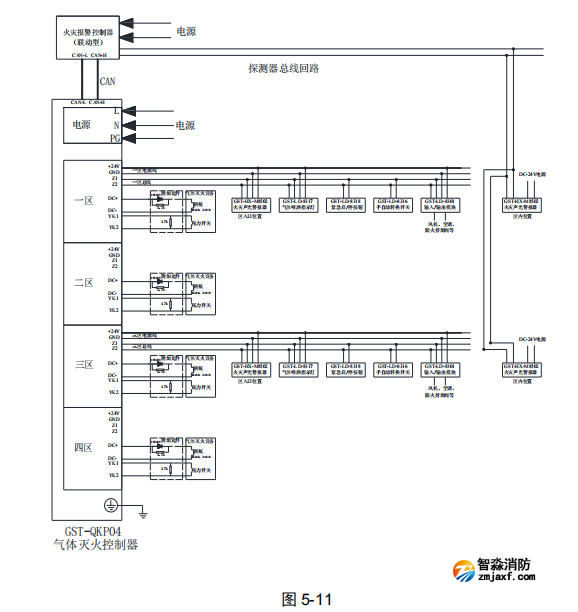

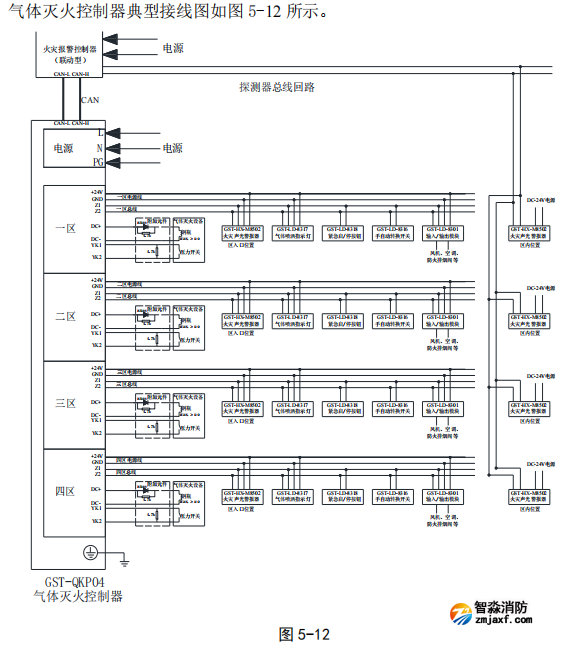

具有主備兩個鋼瓶組切換使用的氣體滅火控制器系統接線圖如圖 5-13 所示。通過設置 1 區和 2

區關聯、3 區和 4 區關聯可以實現兩鋼瓶組的關聯使用――當啟動主鋼瓶組后沒有檢測到壓力開關

的回答信號時氣體滅火控制器會自動啟動備用鋼瓶組。
